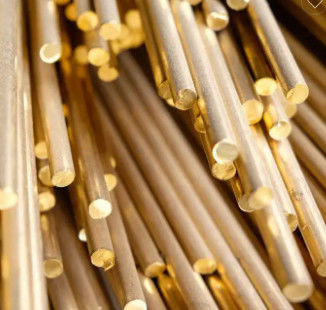

CW101C Beryllium koper legering heldere staven met een goede warmtegeleidbaarheid
Normale beschrijving van het product:
Productnaam:Beryllium koper legering heldere staven
Kwaliteit:CW101C
Standaard ASTM B196,251,463; SAE J461,463; AMS 4533,4534,4535; AMS 4650,4651; RWMA klasse 4
Productdiameter: 5 mm-100 mm
Staat:A(TB00),1/2H (TD02), H(TD04),AT(TF00),HT(TH04)
Typische toepassing: voor de elektrische industrie
Productmerk:Jinshunlai
CW101C Beryllium koperlegering Informatie:
| legering |
Vorm |
Specificatie |
Chemische samenstelling |
Dichtheid |
Dichtheid vóór veroudering |
Elastische module |
Coëfficiënt van thermische uitbreiding |
Warmtegeleidbaarheid |
Smeltebereik |
| UNS.C17200 |
Staven/staven |
ASTM B196,251,463; SAE J461,463; AMS 4533,4534,4535; AMS 4650,4651; RWMA klasse 4
|
Beryllium ((Be):10,80-2,00%
Cobalt ((Co) + Nickel ((Ni): 0,20% Min
Cobalt (Co) + nikkel (Ni) + ijzer (Fe): max. 0,60%
Lood: maximaal 0,02%
Koper ((Cu): Balans
Opmerking: koper plusde toevoegingen zijn gelijk aan 99,5% Minimum.
|
8.36
(g/cm3)
|
8.25
(g/cm3)
|
13.4
(kg/mm2)
|
17 x 10-6
(20 °C tot 200 °C m/m/°C)
|
0.25
(cal/(cm-s-°C))
|
870 tot en met 980
(°C)
|
| CuBe2 |
| DIN.2.1247 |
| CW101C |
Mechanische en elektrische eigenschappen vanCW101C Beryllium koper legering heldere staven:
| Temperatuur |
Diameter |
Warmtebehandeling |
Treksterkte ksi |
Procent van de lofprijzing
(min)
|
Percentage elektrische geleidbaarheid
IACS
|
Hardheid Rockwell B of C schaal |
| A(TB00) |
Alle maten |
/ |
400 tot 600 |
30 |
15 tot 19 |
B45~85 |
| 1/2H ((TB04) |
5 tot 40 |
/ |
550 tot 700 |
10 |
15 tot 19 |
>B78 |
H(TD04) |
5 tot 10 |
/ |
660 tot 900 |
5 |
15 tot 19 |
>B88 |
| > 10 tot 25 |
/ |
620 tot en met 860 |
5 |
15 tot 19 |
| > 25 |
/ |
590 ~ 830 |
5 |
15 tot 19 |
| AT(TF00) |
Alle maten |
3 uur 320°C |
1100~1380 |
2 |
22 tot 28 |
C35~42 |
| HT(TH04) |
5 tot 10 |
2 uur 320°C |
1200-1550 |
1 |
22 tot 28 |
C37 tot en met 45 |
| > 10 tot 25 |
1150~1520 |
1 |
22 tot 28 |
C36~44 |
| > 25 |
1120 tot en met 1480 |
1 |
22 tot 28 |
C35~44 |
De belangrijkste technologie
A:Warmtebehandeling
De warmtebehandeling is het belangrijkste proces voor dit legeringssysteem.Berylliumkoper is uniek in zijn hardheid door een eenvoudige thermische behandeling bij lage temperatuurHet gaat om twee basisstappen: de eerste heet oplosmiddelverwarming en de tweede, neerslag of verouderingsharding.
B: Oplossing gloeien
Voor de typische legering CuBe1,9 (1,8-2%) wordt de legering verwarmd tussen 720°C en 860°C. Op dit punt wordt het vervatte beryllium in wezen in de kopermatrix (alfa-fase) opgelost.Door snel tot kamertemperatuur af te koelen, wordt deze vaste oplossingstructuur behouden.Het materiaal in dit stadium is zeer zacht en ductiel en kan gemakkelijk koudbewerkt worden door te trekken, te vormen of koud te rollen.De oplossing gloeiing is onderdeel van het proces in de molen en wordt doorgaans niet door de klant gebruiktTemperatuur, tijd op temperatuur, afzuigingssnelheid, korrelgrootte en hardheid zijn allemaal zeer kritische parameters en worden strikt gecontroleerd door ohmalloy.
C: Veroudering
Deze reactie wordt over het algemeen uitgevoerd bij temperaturen tussen 260°C en 540°C, afhankelijk van de legering en de gewenste eigenschappen.Deze cyclus zorgt ervoor dat het opgeloste beryllium in een berylliumrijke (gamma) fase in de matrix en aan de korrelgrenzen neerslaatHet is de vorming van dit neerslag dat de grote toename van de materiaalsterkte veroorzaakt.Het moet worden erkend dat berylliumkoper geen verouderingskenmerken heeft bij kamertemperatuur..
